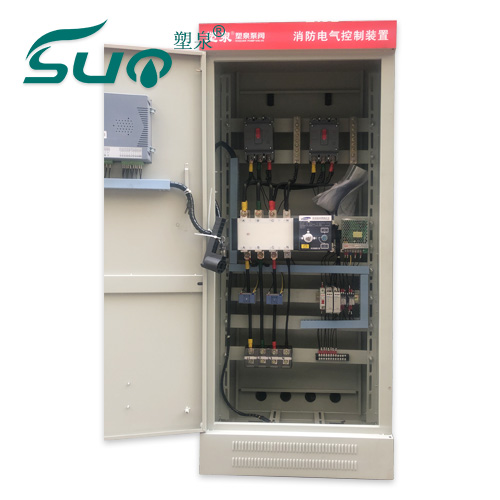

变频控制柜型号规格

　　变频控制柜型号规格

　　1、变频控制柜.直接启动控制柜

　　控制电机功率：0.37-15KW；

　　控制电压：380V；

　　控制水泵台数：1-4台。

　　2、变频控制柜.三角启动

　　控制电机功率：15-90KW；

　　控制电压：380V；

　　控制水泵台数：1-5台。

　　3、变频控制柜.自动减压启动控制柜

　　控制电机功率：15-160KW；

　　控制电压：380V；

　　控制水泵台数：1-5台。

　　4、变频控制柜.全自动变频调速控制柜

　　控制电机功率：0.18-250KW；控制电压：380V；

　　控制电机台数：1-7台；

　　压力控制精度:0.02MPa或-0.02MPa。

　　变频控制柜的类型：

　　1、液位控制:该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

　　2、压力控制:外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

　　变频控制柜的特点：

　　1、节约能源

　　2、运行成本降低

　　3、提高压力控制精度

　　4、延长电机的使用寿命

　　5、低了电机的噪音

　　变频控制柜的适用范围：

　　1、工业、生活、消防的恒压供水控制

　　2、空调冷却水循环恒温、恒压控制

　　变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入（速度控制或 反馈信号用），PID控制，泵切换控制（用于恒压），通信功能，宏功能（针对不同的场合有不同的参数设定），多段速等等。可广泛适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

　　典型应用

　　恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

　　控制类型

　　1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

　　2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

　　3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。

　　4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

　　变频器工作原理

　　通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。该设备首先要把三相或单相交流电变换为直流电（DC）。然后再把直流电（DC）变换为三相或单相交流电（AC）。变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。?

　　变频器具有调压、调频、稳压、调速等基本功能，内部结构复杂但使用简单，所以不只是用于启动电动机，而是广泛的应用到各个领域，各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有。随着技术的发展，成本的降低，变频器一定还会得到更广泛的应用
