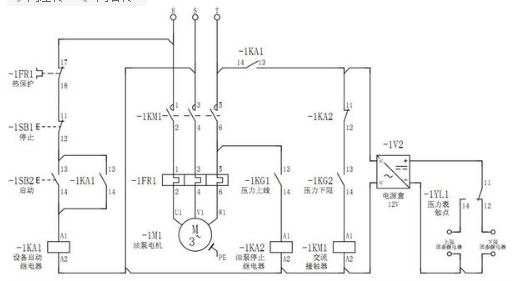

消防水泵控制柜电路图及原理说明

　　自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压泵,当系统达到压力设定值时，关闭稳压泵；

　　当压力低于自动喷淋主泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统提供达到设计值的足够的水量。消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确定无源触点信号接点的预留位置。

　　电动机回路电流表在正常范围采用开放式刻度，工作范围以外采用压缩式刻度，用于指示电动机的启动电流，开放式刻度约占刻度范围的60%，提供红色标记或指针用于指示电动机正常满载电流。 按钮和指示灯

　　按钮和指示灯式样应协调，启动按钮及指示灯采用绿色，停止按钮采用红色，急停按钮及指示灯采用红色，自锁型。电动机机旁提供的急停按钮，应配备必要的钢结构支架、托板等附件，以及能清楚地表示所控制设备的标志。
