消防控制柜连接操作详细图

消防水泵应具有符合规范要求的自动、手动和机械紧急启动模式。当泵控制柜处于自动档位时，报警阀压力开关可启动消防泵联锁，即自动模式。我们可以看到，当站在泵控制柜前直接按下主泵绿色启动按钮时，泵将立即启动，为现场手动模式。如果通过消防控制室的多线控制面板按下消防泵启动按钮，将手动远程启动。如果具有机械应急功能的控制柜相当于在消防控制柜外设置刀闸开关连杆，则该开关可直接闭合供电。

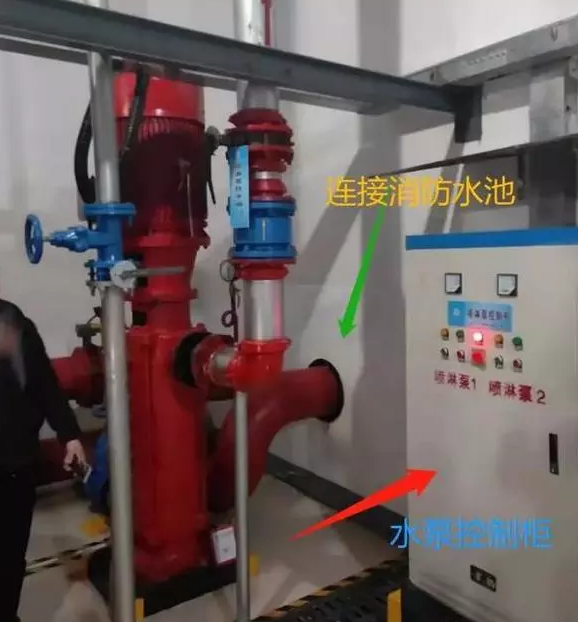

 如下图所示，消防控制柜和消防水泵同时安装在消防泵房内。此时我们应该想到的是，在消防水泵控制室设置消防水泵控制柜时，其保护水平不应低于IP 30；与消防泵同一空间设置时，保护水平不得低于IP 55。此外，消防泵控制柜应采取措施，防止水淹。

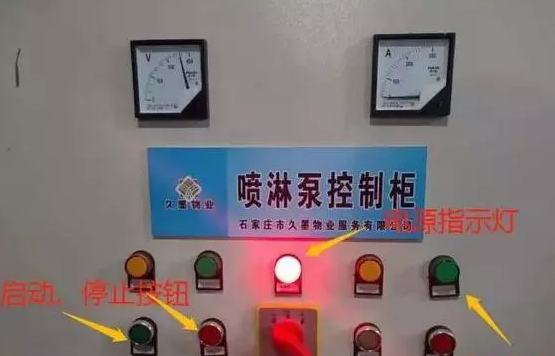

 如下图所示，消防控制柜分为喷雾泵控制柜和消防栓控制柜，两个泵的控制功能设置在每个控制柜中，即一个用于控制柜。由于控制柜设置较早，因此未设置机械紧急启动功能。

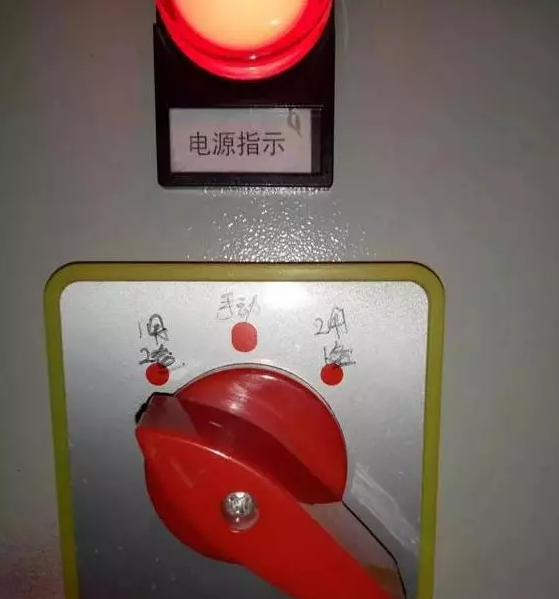

 如下图所示，消防泵控制柜通常在自动起动齿轮下，1号泵为主泵，2号泵为备用泵。当1号泵发生故障时，将由消防泵控制柜直接切换到备用泵。使用备用电源开关或备用水泵关闭消防泵时，应分别在1分钟或2分钟内投入使用。正常操作。

一次泵和二次泵实现了消防控制柜的直接自动切换，并与管理员确认，当水泵控制柜处于手动装置时，消防控制柜的控制室多线控制面板的远程控制仍可启动消防泵。

 以上就是消防控制柜的详细图片以及说明了，读到这里，相信每一位读者对于消防控制柜的模样以及需要注意的地方都有一个更深的了解了。
